물건의 길이를 잴 때 가장 먼저 떠오르는 도구는 아마도 줄자나 자일 것입니다.
안녕하세요! 버니어캘리퍼스의 정밀 측정 원리, 작은 길이까지 정확하게 재는 과학에 대해서 소개해드릴 예정입니다!
책상의 길이를 재거나 택배 상자의 크기를 확인할 때는 일반적인 자만으로도 충분합니다.
하지만 아주 작은 부품의 두께나 구멍의 지름을 측정해야 한다면 이야기가 달라집니다.
눈금이 촘촘하지 않은 자로는 정확한 값을 읽기 어렵고,
사람의 눈으로 눈금 사이의 미세한 차이를 구별하는 데에도 한계가 있기 때문 입니다.
이럴 때 사용하는 대표적인 측정 도구가 바로 버니어캘리퍼스입니다.
공장에서 금속 부품을 가공할 때뿐만 아니라 기계 수리, 목공, 실험실, 정밀 부품 검사 등 다양한 분야에서 활용됩니다.
겉으로 보기에는 눈금이 새겨진 금속 자처럼 보이지만, 자세히 살펴보면 일반적인 자와는 다른 측정 원리가 숨어 있습니다.
버니어캘리퍼스의 가장 흥미로운 점은 복잡한 전자 장치가 없어도 작은 길이의 차이를 구별할 수 있다는 것입니다.
두 개의 눈금이 서로 어떻게 맞물리는지 살펴보면 그 원리를 이해할 수 있습니다.
오늘은 버니어캘리퍼스가 정밀한 길이를 측정하는 원리부터 눈금을 읽는 방법,
그리고 실제 측정 과정에서 오차가 발생하는 이유까지 차근차근 알아보겠습니다.

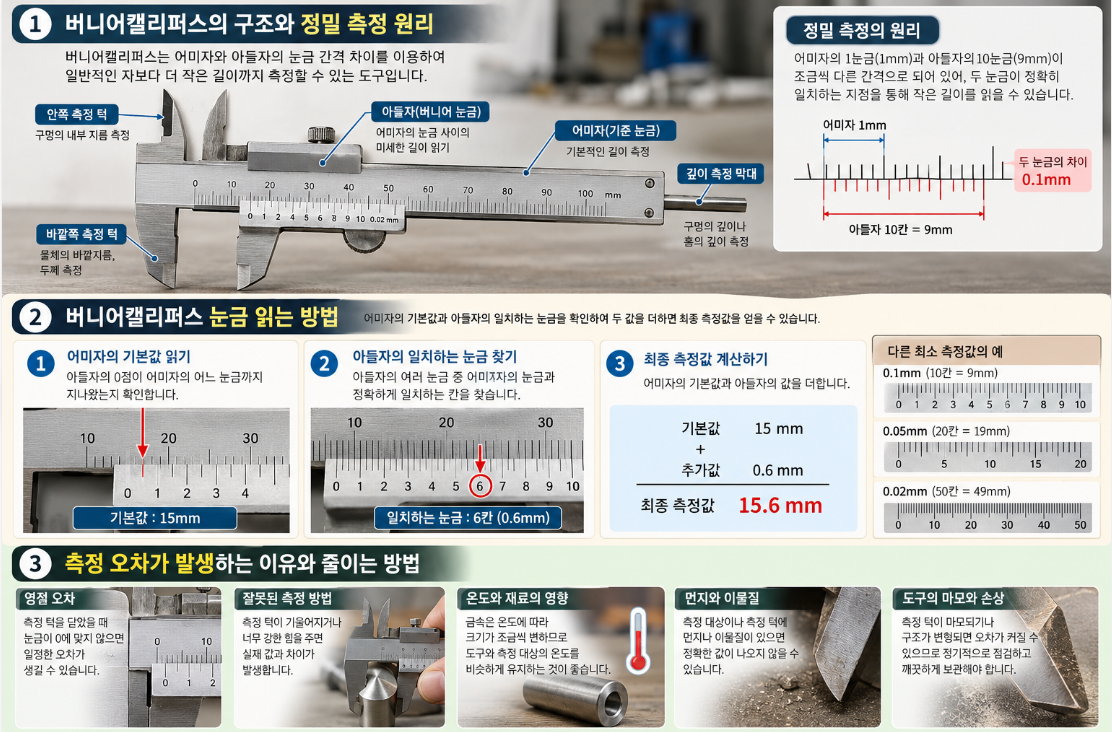

버니어캘리퍼스는 어떻게 작은 길이까지 정확하게 측정할까?
버니어캘리퍼스의 구조를 이해하려면 먼저 우리가 평소에 사용하는 자를 떠올려 보면 좋습니다.
일반적인 자에는 일정한 간격으로 눈금이 표시되어 있습니다. 밀리미터 단위까지 표시된 자라면 1mm 간격으로 길이를 읽을 수
있습니다. 그런데 측정하려는 물체의 길이가 12.4mm라면 어떻게 해야 할까요? 12mm와 13mm 사이에 있다는 사실은 알 수
있지만, 눈금만으로는 소수점 아래의 값을 정확하게 확인하기 어렵습니다.
버니어캘리퍼스는 이러한 문제를 해결하기 위해 두 종류의 눈금을 사용합니다.
하나는 몸체에 고정되어 있는 어미자이고, 다른 하나는 움직이는 부분에 표시된 아들자입니다.
어미자는 기본적인 길이를 알려주고, 아들자는 어미자의 눈금 사이에 있는 미세한 길이 차이를 읽을 수 있도록 도와줍니다.
여기서 중요한 원리는 두 눈금의 간격이 아주 조금 다르다는 것입니다.
예를 들어 어미자의 눈금 한 칸이 1mm이고 아들자의 10칸이 어미자의 9mm와 같다고 가정해 보겠습니다.
그러면 아들자의 한 칸은 0.9mm가 됩니다. 두 눈금 사이에는 0.1mm의 차이가 생깁니다.
이 차이를 이용하면 일반적인 자로는 구별하기 어려운 작은 길이까지 읽을 수 있습니다.
물체를 측정했을 때 어미자의 눈금만으로는 정확한 위치를 알기 어렵지만, 아들자의 여러 눈금 중 어미자의 눈금과 정확하게
일치하는 지점을 찾으면 추가적인 길이를 알아낼 수 있습니다.
예를 들어 어미자에서 12mm까지 확인했고, 아들자의 일치하는 눈금이 4번째 칸이라면 추가 길이는 0.4mm입니다. 따라서
측정값은 12.4mm가 됩니다. 물론 이 예시는 아들자의 한 칸이 0.9mm인 구조를 기준으로 한 것입니다. 실제 제품은 눈금 구성에
따라 최소 측정값이 달라질 수 있습니다.
이처럼 버니어캘리퍼스는 단순히 눈금을 촘촘하게 새겨 놓은 도구가 아닙니다. 서로 다른 눈금 간격에서 발생하는 차이를 이용해
작은 길이를 구분하는 도구입니다. 이 원리는 전자식 센서가 없어도 정밀한 측정이 가능하도록 해 줍니다.
버니어캘리퍼스에는 길이를 재는 부분도 여러 가지가 있습니다. 바깥쪽에 있는 큰 측정 턱은 물체의 바깥지름이나 두께를 측정할 때 사용합니다. 안쪽에 있는 작은 측정 턱은 구멍이나 파이프의 내부 지름을 측정하는 데 활용됩니다. 몸체 뒤쪽으로 길게 나오는 깊이 측정 막대는 구멍의 깊이나 홈의 깊이를 확인할 때 유용합니다.
예를 들어 작은 금속 원통의 바깥지름을 확인할 때는 바깥쪽 측정 턱으로 원통을 가볍게 잡으면 됩니다.
반대로 원통 내부의 구멍 크기를 확인하려면 안쪽 측정 턱을 사용해야 합니다.
같은 도구라도 측정하려는 대상에 따라 사용하는 부분이 달라지는 것입니다.
버니어캘리퍼스가 오랫동안 사용되어 온 이유도 여기에 있습니다.
하나의 도구로 길이, 두께, 안쪽 지름, 깊이 등을 측정할 수 있고, 구조가 비교적 단순해 전원이 없어도 사용할 수 있습니다.
전자식 측정 장비가 널리 보급된 오늘날에도 기계식 버니어캘리퍼스가 꾸준히 사용되는 것은 이러한 실용성 때문입니다.
버니어캘리퍼스 눈금 읽는 방법과 정확한 측정 순서
버니어캘리퍼스를 처음 사용하는 사람에게 가장 어렵게 느껴지는 부분은 눈금을 읽는 과정입니다.
도구 자체는 간단해 보이지만 어미자와 아들자의 값을 구분하지 못하면 잘못된 측정값을 얻을 수 있습니다.
그러나 기본적인 순서만 익히면 생각보다 어렵지 않게 사용할 수 있습니다.
먼저 측정하려는 물체가 어떤 형태인지 확인해야 합니다.
평평한 판의 두께를 재는지, 원통의 지름을 재는지, 아니면 구멍의 깊이를 재는지에 따라 적절한 측정 부분을 선택합니다.
이때 측정 턱이 물체에 비스듬하게 닿지 않도록 주의해야 합니다.
조금만 기울어져도 실제 크기보다 큰 값이나 작은 값이 나올 수 있기 때문입니다.
측정하기 전에 확인할 것이 하나 더 있습니다.
바로 버니어캘리퍼스를 완전히 닫았을 때 눈금이 0을 가리키는지 살펴보는 것입니다.
정상적인 상태라면 어미자와 아들자의 영점이 일치해야 합니다.
만약 측정 턱을 완전히 닫았는데도 0이 맞지 않는다면 영점 오차가 있을 수 있습니다.
이때는 오차를 확인하고 보정할 필요가 있습니다.
이제 실제로 눈금을 읽어 보겠습니다. 가장 먼저 어미자의 눈금을 확인합니다.
아들자의 0점이 어미자의 어느 눈금까지 지나왔는지 살펴보는 것입니다.
예를 들어 아들자의 0점이 어미자의 15mm 눈금을 지나 있고 16mm에는 도달하지 않았다면 기본값은 15mm입니다.
다음으로 아들자의 눈금을 확인합니다. 아들자의 여러 눈금 중 어미자의 눈금과 정확하게 일치하는 칸을 찾습니다.
앞에서 설명한 것처럼 최소 측정값이 0.1mm인 제품이라면 일치하는 칸의 번호에 0.1mm를 곱해 추가 길이를 구할 수 있습니다.
가령 어미자에서 15mm를 읽었고 아들자의 6번째 눈금이 어미자의 눈금과 일치했다면 추가 길이는 0.6mm입니다.
이 경우 전체 측정값은 15.6mm가 됩니다. 이 계산은 해당 제품의 최소 측정값이 0.1mm일 때 적용할 수 있습니다.
최소 측정값이 다른 제품이라면 그에 맞게 계산해야 합니다.
여기서 주의할 점은 아들자의 눈금 번호만 보고 무조건 0.1mm를 곱해서는 안 된다는 것입니다.
제품에 따라 아들자의 눈금 간격과 최소 측정값이 다를 수 있습니다.
일반적인 기계식 제품에는 0.1mm, 0.05mm 또는 0.02mm 등의 최소 측정값이 표시될 수 있으므로 사용 전에 눈금 사양을
확인하는 것이 좋습니다.
측정할 때는 힘을 너무 많이 주지 않는 것도 중요합니다.
작은 플라스틱 부품이나 부드러운 재료를 측정하면서 측정 턱을 강하게 조이면 물체가 눌리거나 변형될 수 있습니다.
금속 부품이라고 해도 지나치게 강한 힘을 가하면 측정 도구가 기울어지거나 불필요한 압력이 발생할 수 있습니다.
측정 턱이 물체에 자연스럽게 닿도록 하고, 같은 물체를 여러 번 측정해 값이 비슷하게 나오는지 확인하는 것이 좋습니다.
또한 측정 대상과 도구의 상태도 살펴야 합니다. 물체 표면에 기름이나 먼지가 묻어 있거나 측정 턱에 작은 이물질이 끼어 있으면
실제 크기와 다른 값이 나올 수 있습니다.
특히 정밀한 부품을 측정할 때는 눈에 잘 보이지 않는 먼지 한 조각도 측정 결과에 영향을 줄 수 있습니다.
저는 정밀한 측정 도구를 사용할 때 눈금을 읽는 기술만큼이나 측정 전에 준비하는 과정이 중요하다고 생각합니다.
아무리 좋은 도구를 사용하더라도 측정 대상이 기울어져 있거나 영점이 맞지 않는다면 정확한 결과를 기대하기 어렵습니다.
측정 도구의 원리를 이해하고 올바른 순서를 지키는 것이 정밀한 측정의 출발점입니다.
버니어캘리퍼스 측정 오차가 발생하는 이유와 줄이는 방법
버니어캘리퍼스는 정밀한 측정이 가능한 도구이지만 모든 상황에서 완벽하게 정확한 값을 보여주는 것은 아닙니다.
측정값에는 도구의 구조, 사용자의 측정 방법, 주변 환경 등 여러 가지 요인이 영향을 미칠 수 있습니다.
따라서 정밀한 측정이 필요한 작업에서는 오차가 발생하는 원인을 이해하는 것이 중요합니다.
가장 먼저 살펴볼 것은 영점 오차입니다.
버니어캘리퍼스를 완전히 닫았을 때 눈금이 0에 맞지 않는다면 측정 전부터 일정한 오차가 존재할 수 있습니다.
예를 들어 실제로는 0mm인 상태에서 0.1mm를 가리키고 있다면 측정 결과에 그만큼의 차이가 포함될 수 있습니다.
이러한 문제를 줄이려면 사용 전에 측정 턱을 닫고 영점이 일치하는지 확인해야 합니다.
영점이 맞지 않는다고 해서 무조건 도구를 사용할 수 없는 것은 아닙니다.
오차의 크기와 방향을 확인하고 보정할 수 있는 경우도 있습니다.
다만 보정 방법은 기계식과 디지털식, 제품 구조에 따라 달라질 수 있습니다.
중요한 측정에 사용하는 도구라면 임의로 조정하기보다 제조사의 사용 설명서를 확인하는 편이 안전합니다.
두 번째는 측정하는 사람의 사용 방법에서 발생하는 오차입니다.
버니어캘리퍼스를 물체에 비스듬하게 대거나 측정 턱을 너무 강하게 조이면 측정값이 달라질 수 있습니다.
원통형 물체를 측정할 때도 어느 방향에서 측정하느냐에 따라 값이 다르게 나타날 수 있습니다.
물체가 완벽한 원형이 아니거나 표면에 미세한 굴곡이 있다면 이러한 차이가 더욱 커질 수 있습니다.
눈금을 읽는 과정에서도 실수가 발생할 수 있습니다.
아들자의 일치하는 눈금을 잘못 선택하거나 어미자의 기본값을 한 칸 잘못 읽으면 실제 측정값과 차이가 생깁니다.
이를 예방하려면 측정값을 한 번에 판단하기보다 어미자의 값과 아들자의 값을 각각 확인한 뒤 더하는 습관을 들이는 것이
좋습니다. 중요한 작업이라면 측정값을 기록하고 다른 방향에서도 다시 측정해 비교하는 방법도 도움이 됩니다.
세 번째는 온도와 재료의 특성입니다. 금속은 온도가 변하면 크기가 조금씩 달라집니다.
예를 들어 차가운 환경에 있던 금속 부품과 따뜻한 작업장에 있던 측정 도구를 바로 사용하면 온도 차이로 인해 미세한 길이 변화가 생길 수 있습니다. 일반적인 생활용품의 크기를 확인할 때는 이러한 차이가 크게 문제 되지 않을 수 있지만, 정밀 가공이나 품질 검사에서는 고려해야 할 요소입니다.
정밀한 측정에서는 도구와 측정 대상의 온도를 가능한 한 비슷하게 유지하는 것이 좋습니다.
손으로 금속 부품을 오랫동안 잡고 있으면 체온으로 인해 온도가 변할 수 있으므로 민감한 작업에서는 불필요하게 오래 만지지 않는 편이 좋습니다. 또한 측정 도구를 보관할 때는 먼지와 습기가 적은 환경을 선택하고, 측정면이 손상되지 않도록 관리해야 합니다.
네 번째는 도구 자체의 마모와 손상입니다.
버니어캘리퍼스를 오랫동안 사용하면 측정 턱이 마모되거나 미세한 충격으로 인해 구조가 변형될 수 있습니다.
측정 턱의 끝부분이 닳거나 서로 정확하게 맞닿지 않으면 작은 길이를 측정할 때 오차가 발생할 가능성이 있습니다.
눈금이 선명하지 않거나 움직이는 부분이 지나치게 헐거운 경우에도 주의가 필요합니다.
이러한 문제를 예방하려면 사용 후 측정면을 깨끗하게 닦고 전용 케이스에 보관하는 것이 좋습니다.
다른 공구와 함께 아무렇게나 보관하면 충격이나 마찰로 인해 측정면이 손상될 수 있습니다.
측정 도구를 떨어뜨렸거나 정확도가 의심되는 상황이 발생했다면 다시 점검하고 필요한 경우 교정받는 것이 바람직합니다.
마지막으로 알아둘 점은 최소 측정값과 실제 측정 정확도가 같은 의미는 아니라는 것입니다. 최소 측정값은 눈금으로 구별할 수
있는 가장 작은 단위를 뜻합니다. 반면 실제 측정 정확도는 도구의 제작 상태와 교정 결과, 사용 환경 등에 따라 달라질 수 있습니다. 눈금을 0.01mm 단위로 읽을 수 있다고 해서 언제나 실제 길이를 0.01mm 이내의 오차로 측정할 수 있다는 뜻은 아닙니다.
이 차이를 이해하면 측정 도구를 더욱 올바르게 사용할 수 있습니다. 일반적인 생활용품을 확인할 때는 기본적인 눈금 읽기와 영점 확인만으로도 충분할 수 있지만, 정밀한 기계 부품을 검사할 때는 측정 도구의 정확도와 교정 상태까지 고려해야 합니다.
버니어캘리퍼스는 작은 길이를 읽어 내는 단순한 도구처럼 보이지만, 그 안에는 눈금의 차이를 이용한 수학적 원리와 정밀한 기계 구조가 담겨 있습니다. 전자식 측정 장비가 발전한 오늘날에도 기계식 버니어캘리퍼스가 사용되는 이유는 전원이 필요하지 않고, 구조가 비교적 단순하며, 측정 원리를 눈으로 직접 확인할 수 있기 때문입니다.
평소에는 무심코 지나칠 수 있는 도구라도 작동 원리를 알고 나면 전혀 다르게 보입니다. 작은 눈금 하나가 어떻게 길이의 차이를 구별하는지 이해하는 것만으로도 우리가 사용하는 측정 도구에 담긴 과학을 발견할 수 있습니다. 버니어캘리퍼스는 정밀한 측정이 단순히 좋은 장비만으로 이루어지는 것이 아니라, 정확한 원리와 올바른 사용 방법이 함께할 때 가능하다는 사실을 보여주는 좋은 사례입니다.
